ساخت فلزیاب پین پوینتر مخصوص راکت بازرسی بدنی

فلزیاب‌ها ابزارهایی هستند که برای شناسایی اجسام فلزی در زیر خاک یا سایر محیط‌ها به کار می‌روند. در میان انواع مختلف فلزیاب، پین پوینتر‌ها به عنوان دستگاه‌های کوچک و دستی طراحی شده‌اند تا مکان دقیق اجسام فلزی را مشخص کنند. مدار PIN POINTER-3 که توسط شرکت مهندسی امریکایی CHEMELEC در سال 2014 طراحی شده، نمونه‌ای از این نوع فلزیاب است.

این مدار برد کم اما دقت بسیار بالایی دارد و انواع فلزات را شناسایی میکند، از این رو مناسب راکت های فلزیاب بازرسی بدنی است.

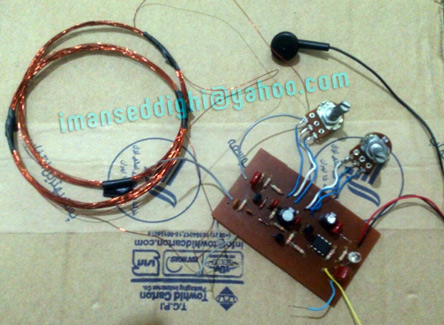

ایمان صدیقی و ایمان صادقی مدار این فلزیاب را که قطعات کمیابی داشت دوباره توانستند بسازند و با موفقیت مورد آزمایش قرار گرفت. در تصویر زیر، نمونه اولیه از آن را مشاهده میکنید:

طرز کار مدار:

این مدار با ایجاد میدان مغناطیسی توسط کویل‌ها و بررسی تغییرات ناشی از حضور فلزات در نزدیکی آن‌ها عمل می‌کند. تغییر در القای کویل باعث تغییر فرکانس و ولتاژ می‌شود که توسط بخش تقویت‌کننده و تایمر 555 پردازش شده و در نهایت به صورت هشدار صوتی یا نوری نمایش داده می‌شود.

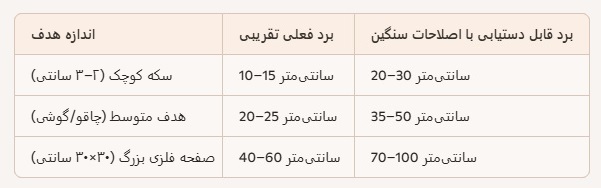

در جدول زیر، برد دستگاه رو برای اجسام در سایزهای مختلف می توانید ببینید:

مزایای این مدار:

• کوچک و قابل حمل
• مصرف انرژی پایین
• قابلیت تنظیم دقیق حساسیت
• هزینه ساخت پایین

کویل ها به راحتی اجسام فلزی رو از پشت هر نوع جسمی شناسایی میکنند. امکان مخفی کردن فلزات با این مدار وجود ندارد. با یک سرمایه گذار میتوان این مدار را به تولید انبوه رساند.
