مدار رادیو AM دو ترانزیستوری

سلام به دوست داران الکترونیک. امروز با مدار ساده ای از رادیو AM در خدمت شما عزیزان هستیم که با دو عدد ترانزیستور کار میکند.

این مدار دارای آنتن و سلف بوده و خروجی آن به هدفون متصل میشود.

در صورتی که بخواهید از بلندگو استفاده کنید، می توانید یک مدار تقویت کننده با LM386 ببندید و خروجی این رادیو را به ورودی آن متصل کنید.

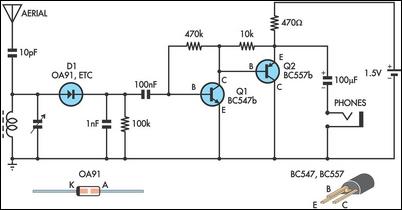

مدار رادیو AM

مدار رادیو AM را در بالا مشاهده میکنید.

به جای دیود فوق، از دیودهای مشابه نیز میتوانید استفاده کنید اما دیود ژرمانیوم خیلی بهتر عمل میکند.

خازن زیر آن یک خازن متغیر کوچک است.

خازن 1nF نوع عدسی می‌باشد که با کد 102 هم شناخته میشود.

سلف دارای هسته فریت میباشد.

Copyright: Silicon Chip Electronics
