مدار اینورتر ترانزیستوری 50 وات – مبدل 6 ولت به 220 ولت

لینک ورود به بازی همستر

اگر میخواهید ولتاژ باتری 5 تا 9 ولت را تبدیل به 220 ولت AC کنید، از مدار ساده اما قدرتمند زیر میتوانید استفاده کنید. مزیت مدار زیر این است که فاقد خازن است و به خوبی کار میکند.

2 ترانزیستور 13005 در این مدار استفاده شده است و دو مقاومت 330 اهم، که برای ترانزیستورها بهتر است یک هیت سینک بگذارید. مخصوصا اگر باتری شما آمپر بالاتر از 1 دارد.

مقاومت ها هم در صورتی که آمپر باتری بالاتر از 2 باشند، بهتر است وات بالا داشته باشند.

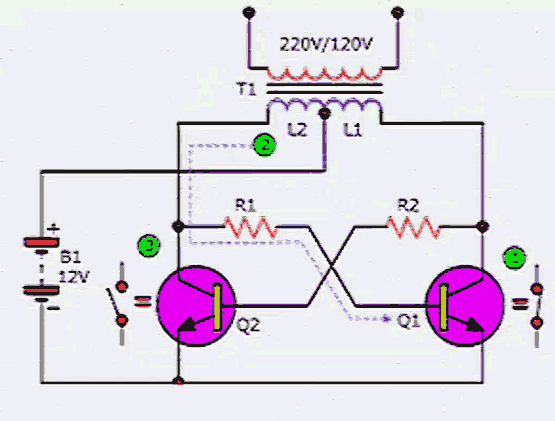

مدار این انورتر را در زیر مشاهده میکنید. این مدار تست شده و جواب داده است.

اینورتر

از ترانس سه سر باید استفاده کنید که آن را میتوانید خودتان هم به سادگی بسازید. نوع ترانس میتواند 6 به 220 ولت یا 9 به 220 ولت سه سر باشد.
