رادیو کریستالی یکی از سادهترین و در عین حال شگفتانگیزترین گیرندههای رادیویی است که بدون نیاز به منبع تغذیه تنها با انرژی امواج رادیویی کار میکند. این وسیله اولین بار در ابزارهای جاسوسی شوروی سابق استفاده میشد و در قرن بیستم کم کم شناخته شد و محبوبیت زیادی نیز پیدا کرد.

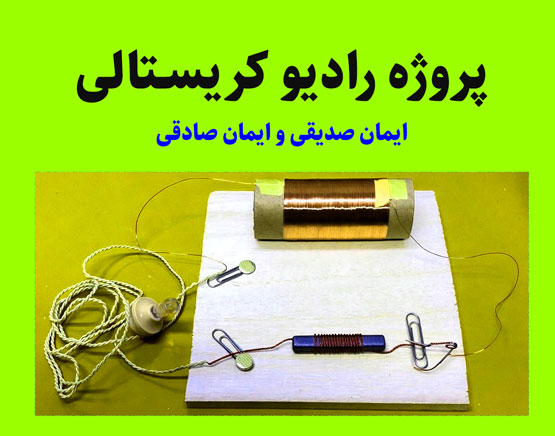

قطعات مورد استفاده
در رادیو کریستالی، از یک سیم پیچ و فریت، سیم آنتن، خازن، دیود کریستالی یا دیود ژرمانیوم و یک هدفون مخصوص استفاده شده است. هدفون باید امپدانس بالایی داشته باشد و بتواند انرژی اندک سیگنال های رادیویی را به صدا تبدیل کند. برای همین معمولا از گوشی کریستالی برای ساخت این رادیو استفاده میشود.
نحوه عملکرد
ابتدا، آنتن امواج رادیویی که در محیط هستند را دریافت میکند. با ترکیب یک سیم پیچ و خازن که میتوان از خازن متغیر هم به جای آن استفاده کرد، طیف مورد نظر رادیویی انتخاب میشود.
دیود کریستالی یا آشکار ساز، سیگنال دریافت شده را آشکار کرده و آن را به امواج قابل شنیدن تبدیل میکند اما خروجی برای پخش در بلندگو یا هدفون ضعیف است. چون در این مدار از ترانزیستور که میتواند کار تقویت کنندگی امواج را به نحو مطلوب انجام دهد به خاطر نیاز ترانزیستور به باتری، استفاده نشده است.
در نهایت خروجی به گوشی کریستالی وصل میشود و صدا قابل شنیدن خواهد بود.
رادیو بدون نیاز به باتری کار میکند. در صورتی که امواج در جایی ضعیف بودند کافیست سیم آنتن را به لوله آب وصل کرد تا رادیو با قدرت زیاد کار کند.
ویژگی مهم این رادیوها آن است که تمام انرژی لازم برای کارکرد خود را مستقیماً از امواج رادیویی دریافت میکنند، بنابراین حتی در نبود برق یا باتری نیز قابل استفادهاند.
